中职电子电工实训室建设方案

（一）中职电子电工实训室建设背景：

        《中国制造2025》明确规划了中国制造业未来10年的工业之路是一条智能化、自动化之路;在国民经济“十三五”发展规划中也清晰规划了重点发展的领域，智能制造装备产业作为高端制造业的一个重点领域，其发展得到了国家和地方层面的大力支持。

对于电工电子的应用，是智能制造业的一个非常重要的发展标志，无论是过去的传统制造业，还是立足于工业4.0的智能工厂和数字工厂，从生产设备的硬件配置来说，电工电子化技术绝对是基础应用，所以电工电子领域的技能型人才需求不断递增，如何解决电工电子人才紧缺的问题，已经成为我国经济快速发展急需解决的瓶颈问题。

（二）建设目标：

        建设成为集合了基础电工基础实训、电子基础实训、电气控制技术及应用为一体的本地化综合训练中心，既有原理实验的验证，实训的电路的搭接，让学生从基础的认知、测量、电路验证到电路的创新，以加快人才从学校到产业的培养进程。实训基地建成之后，除了能够承担日常教学活动，还能够形成融创中心为校企合作，产学融合创造基础条件，为教师的科学研究提供良好的服务平台。

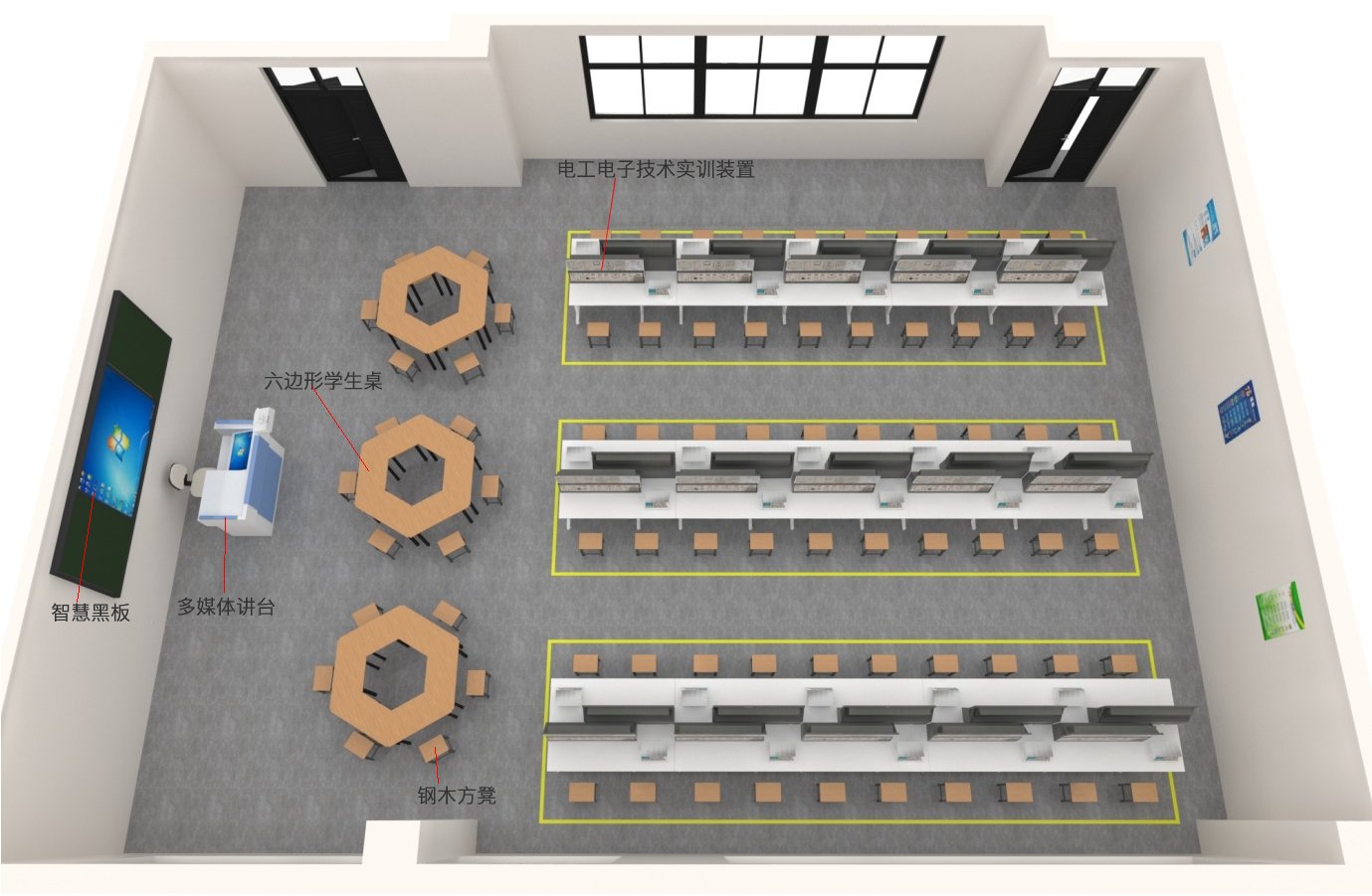

（三）实训室效果图：

（四）设备配置：

        实训室设备包括：电工电子技术实训装置，数字荧光示波器，数字万用表，钢木方凳，六边形学生桌,钢木方椅，智慧黑板，多媒体讲台，十八门工具柜。

        主要设备介绍：

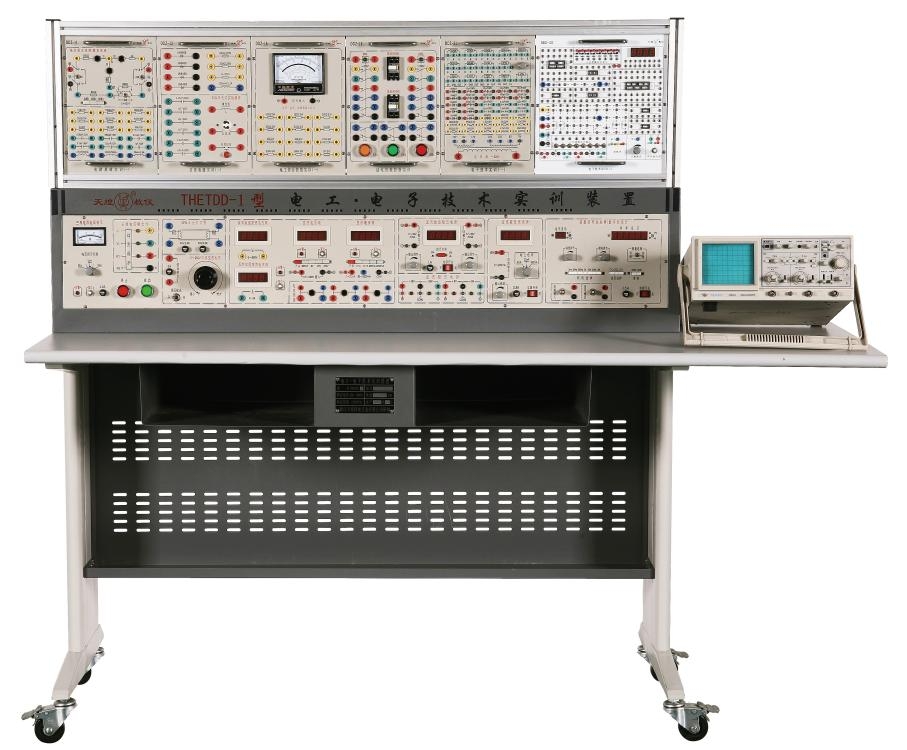

        1.电工电子技术实训装置

        适合各高职院校的“电路分析”、“电工基础”、“电工学”、“模拟电子技术”、“数字电子技术”、“电机控制”、“继电接触控制”等课程的实训大纲要求，为学校迅速开设实训课提供了理想的实训设备。

        实训装置包括（1）DD-01电源、仪表控制屏（2）实训组件（3）教学资源。

        其中教学资源包括有：安全用电仿真实训软件，电工与原理虚拟仿真教学软件，电子电路综合仿真实训软件，多种电机在环实时仿真软件实验平台。

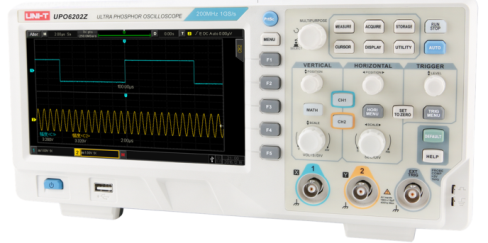

        2.数字荧光示波器

（五）方案优势与安全保护：

        1.交流电源及供电主回路采用三相四线制(或三相五线制)电源输入，经电流型漏电保护器、接触器到三相输出，安全、方便、使用可靠。

        2.单相交流电源0～250V连续可调。

        3.屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即发出告警并切断总电源，确保实训进程安全。

        4.屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。

        5.屏上380V交流电源输出处设有一套过流保护装置。相间、线间直接短路或所带负载太大，电流超过设定值，系统即告警并切断总电源。

        6.测量仪表精度高，采用数字化、智能化模式，符合现代测量仪表发展方向。各种电源及各种仪表均有可靠的保护功能。

        7.实训连接线及插座采用不同的结构，使用安全、可靠。
